集中供熱是國家大力推廣的節能和環保措施，具有舒適、節能、環保、安全等特點。由于城市規模的不斷擴大，供熱面積越來越大，城市集中供熱網覆蓋的范圍越來越大，換熱站的數量越來越多。目前的現狀是:

　　1、換熱站大都采用人工監控，浪費人力;

　　2、出現事故隱患時操作人員難以發現，易造成設備事故;

　　3、各換熱站都獨立運行，難以達到供熱系統整體最佳狀態，易造成熱力失衡，影響供熱效果而且造成能源的極大浪費;

　　4、供熱的管線，線路覆蓋地域范圍大，動態生產數據實時性要求也越來越高。

　　社會的發展、網絡技術日益提高，熱網換熱站遠程集中監控系統越來越受供熱企業青睞。

　　二、系統概述

　　天巨鑫熱網換熱站遠程集中監控系統可實現多個換熱站聯網，實時采集換熱站運行數據、調整修改相關參數，實現了集中監控，熱網調平，協調控制，能耗統計，故障分析，數據查詢等功能。提高了供熱企業的管理效率。

　　本系統是一款功能強大、運行可靠、界面友好的工業軟件系統;而且是充分考慮了供熱企業的經濟效益、智能控制的需求后，根據實際經驗開發成功的。

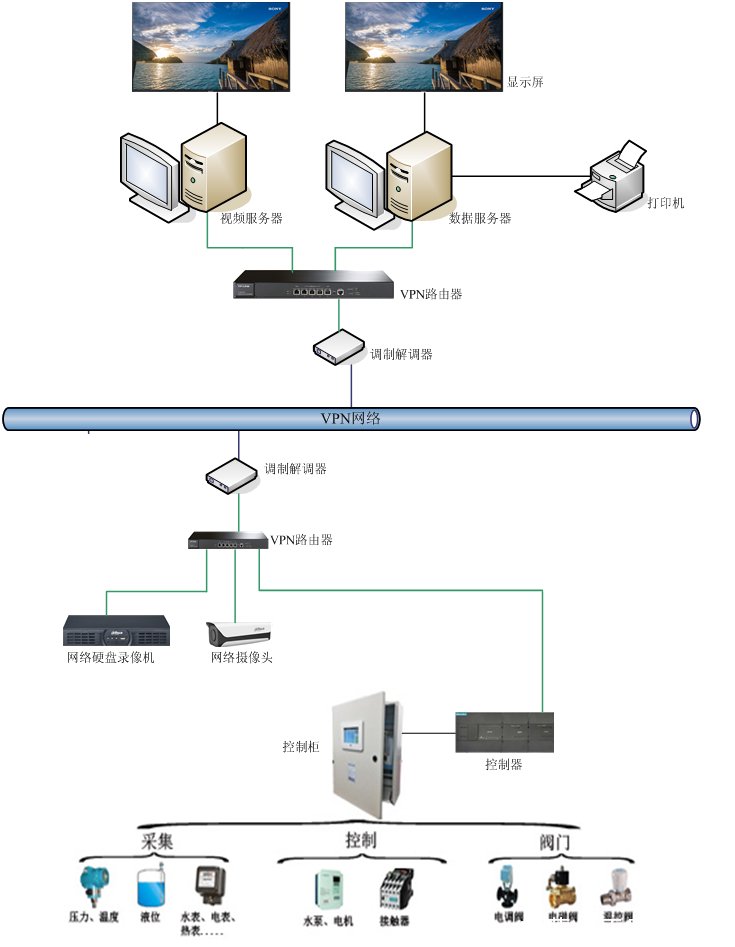

天巨鑫熱網換熱站遠程集中監控系統網絡拓撲圖

　　三、系統優勢

　　1、解決了熱網運行失調現象，實現了熱網平衡運行，大大提高了供熱效果;

　　2、起到了節能降耗的作用，監控中心根據室外溫度的變化，自動調節熱力站供水溫度，從而最大程度的節約了能耗，并且提高供熱的服務質量;

　　3、可實現熱網監控中心的數據與現場數據實時保持同步;

　　4、系統24小時在線運行，可杜絕了用戶偷水的行為，現場計量出現故障可以在最短的時間內發現，并將故障時間記錄備案，避免計量方面的損失;

　　5、通過系統對熱網進行水力、熱力計算，熱網的控制運行分析，使熱網達到最優化運行，利用故障診斷、能損分析了解管網保溫、阻力損失情況，設備的使用效率，使熱網的管損達到最小值，以達到最經濟運行;

　　6、通過歷史數據和實時數據的比較，分析管網是否存在泄露，設備是否需要維修，以達到最安全運行。

　　四、系統總體結構

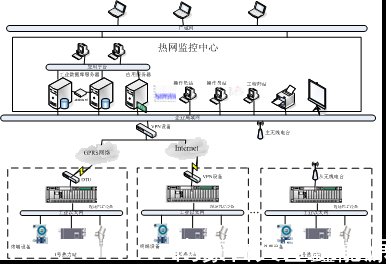

　　系統分成三部分：熱力站，通訊網絡，監控中心。

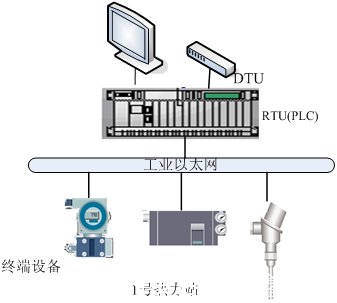

　　1、熱力站

　　硬件設備可分為三部分：

　　(1)負責測量參數和執行動作的傳感器與執行器等

　　(2)負責現場邏輯運算與信息交換的現場控制器及網絡設備

　　(3)負責現場運行參數展示設備

　　軟件功能如下：

　　(1)現場控制邏輯：實現控制邏輯的軟件模塊;

　　(2)人機界面：用于現場顯示和操作的人機界面;(采用觸摸屏)

　　(3)現場報警：提供報警功能，根據報警條件判斷并產生正確的報警事件;

　　2、通訊網絡

　　隨通訊技術的不斷發展及公共通訊網絡相對低廉的運行費用的出現，目前解決通訊的最好方法是采用VPN網絡，這種方式可以得到更好的通訊質量、更高的通許速率，更高的安全性。目前在城市集中供熱網項目中主要使用的通訊網絡如下所述：

　　(1) 無線電臺傳輸：網絡傳輸安全性和數據質量無法保證

　　(2) GPRS：用于無法接入有線網絡站點

　　(3) ADSL：適用于區域面積大，利用公用電話網絡的數據通道實現數據的交換，但數據安全性無法 保證

　　(4) ADSL+VPN：適用于區域面積大，利用公共網絡建立虛擬局域網，通過VPN設備對網絡進行加密。
